Die vollautomatisierte Brücke

Entwickeln, Erfinden, Für Fortgeschrittene, mindestens 90 Min., Mit Computer

27. Dezember 2020

Entwickeln Erfinden Fortgeschrittene 90 Min. +

Worum geht’s?

Brücken sind manchmal Hindernisse für die Schiffe, die den Fluss befahren müssen. Erfinde eine Brücke, die automatisch den Weg freigibt, wenn sich ein Schiff nähert. Ein Alarmsignal soll die Brückenbenutzer vorher früh genug warnen.

Material

Calliope mini und Computer zum Programmieren
Anleitung Calliope mini für Mac oder PC
Batteriepack für Calliope
Karton, Holz, Styropor etc.
Leim oder Klebepistole
Schnur
Schere
LEDs
DC-Motor oder Servo
Kabel

So kann’s gehen…

Am besten bearbeitest du zuerst die Challenge Â«Die bewegliche BrückeÂ».
Entwickle mit dem Calliope Mini eine motorbetriebene Steuerung für deine Brücke, so dass sie den Weg freimacht, sobald sich ein Schiff nähert.
Achtung: Deine Software muss anschliessend die Brücke wieder zurück in die Ausgangsposition bringen. Das ist dank digitaler Technik ganz einfach.

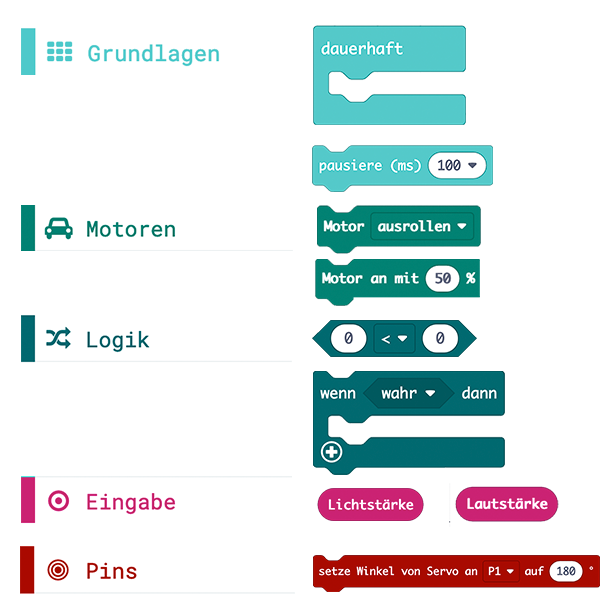

Diese Programmierbausteine kannst du für die vollautomatisierte Brücke gut gebrauchen.

Weitertüfteln

Wenn du einen Ultraschallsensor hast, kannst du ihn anschliessen und als Abstandsmesser benutzen.
Wenn du keinen Abstandsmesser hast… kannst du einen anderen Sensor verwenden, um die Brücke anzusteuern? Tipp: Die meisten Schiffe haben ein lautes Horn.
Warne die Brückenbenutzer rechtzeitig, bevor sich die Brücke bewegt.

Tipps und Tricks

Servo-Motor anschliessen und programmieren

In dieser Basis-Challenge kannst du nachschauen, wie man Servomotoren an das Calliope Mini anschliesst.

Motor anschliessen und programmieren

In dieser Basis-Challenge wird erklärt, wie man Motoren an das Calliope anschliesst.

Vor- und Rückwärtslauf programmieren

In der Challenge Â«Digital gesteuerte KugelbahnÂ» findest du bei Tipps und Tricks ein Programm für den Vor- und Rückwärtslauf.

Abstandssensor (Ultraschall) anschliessen und programmieren

Hier kannst du nachschauen, wie man einen Abstandssensor anschliesst.

Hinweise für Lehrpersonen

Der gesamte Content von makerstars.org/ ist creative commons lizenziert.

.

Didaktische Hintergrundinformationen zu dieser Challenge können Sie einsehen und downloaden, wenn Sie sich hier kostenlos anmelden.

Anmelden

[member]

Didaktische Hinweise

Die Challenge im Überblick

Challenge	Zeit	Aufgabentyp	Schwierigkeitsgrad	Kreativität und Tüfteln
Mit Computer	90+ Minuten; es handelt sich hierbei um eine Mindestzeitangabe!	Auftragsorientierte Umsetzung	mittel	technisches Problemlösen;

Making-Aktivität: Entwickeln und Erforschen

UNDER CONSTRUCTION

Challengecards – Download

Die Challengecard Â«Vollautomatisierte BrückeÂ» kann hier als pdf-Vorlage heruntergeladen werden. Der QR-Code auf der Challengecard leitet die Schülerinnen und Schüler direkt auf das betreffende Onlineangebot.
